[Verwendung] :
(1) Kann verschiedene Größen wärmeleitender Graphitfolien herstellen.Die Geräte vor und nach dem Prozess erforderten eine angemessene Gerätekollokation, die Geräteauslastung ist gut und die Produktion effektiv.
(2) Das Gerät verfügt über einen Mikrocomputer zur Steuerung der Ofenkörperverteilung, Temperaturregelung, Temperaturaufzeichnung und Überwachung von Wasser-, Strom- und Gasdaten. Mithilfe der Temperaturanstiegskurve des Programmierprozesses wird die Temperaturanstiegskurve ermittelt und die tatsächliche Ofentemperatur aufgezeichnet, um die Qualität sicherzustellen der einzelnen Ofenprodukte und kann die Produktion der Produkte verfolgen und verfolgen. Umfassende Überwachung der Wasser-, Strom- und Gasdaten. Wenn ein Fehler auftritt, wird innerhalb von 1 Sekunde ein Alarm ausgelöst und die Ausrüstung automatisch entsprechend geschützt.
Produktvorteil

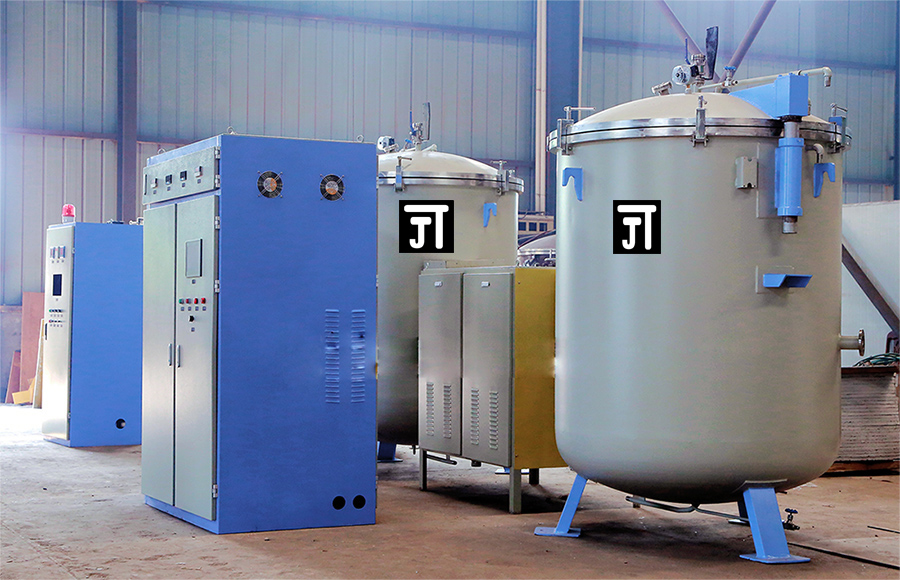

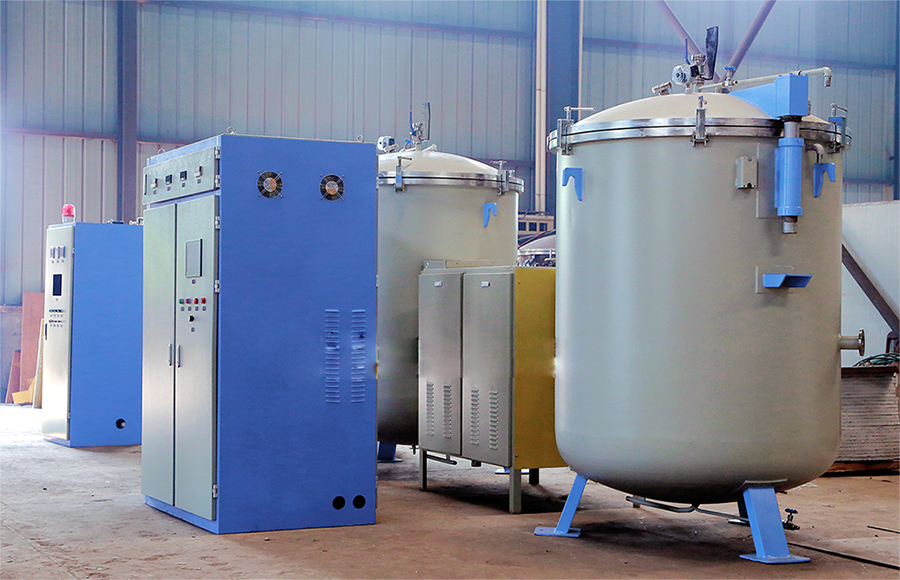

Die Produktionsausrüstung für wärmeleitende Graphitfolien besteht hauptsächlich aus einem Karbonisierungsofen mit 1200–1600 °C und einem Ultrahochtemperaturofen mit 2800–3000 °C sowie der dazugehörigen Gasreinigungsvorrichtung, Gasfiltrationsvorrichtung sowie einem Kühl- und Umlaufwassersystem. Kann verschiedene Größen wärmeleitender Graphitfolien herstellen. Die Ausrüstung vor und nach dem Prozess erforderte eine angemessene Gerätekollokation, eine hohe Geräteauslastung und eine hohe Produktionseffizienz.
Das Gerät verfügt über einen Mikrocomputer zur Steuerung der Ofenkörperverteilung, Temperaturregelung, Temperaturaufzeichnung und Überwachung von Wasser-, Strom- und Gasdaten. Mithilfe der Temperaturanstiegskurve des Programmiervorgangs wird die Temperaturanstiegskurve ermittelt und die tatsächliche Ofentemperatur aufgezeichnet, um die Qualität jedes Ofens sicherzustellen Produkte und kann die Produktion von Produkten verfolgen und verfolgen. Umfassende Überwachung der Wasser-, Strom- und Gasdaten. Wenn ein Fehler auftritt, wird innerhalb von 1 Sekunde ein Alarm ausgelöst und die Ausrüstung automatisch entsprechend geschützt.
Merkmale:
Vollständig versiegelter, staubdichter Schaltschrank, verhindert leitende Kohlefaser und leitenden Staub. Schaltschrank mit wassergekühlter Wärmeableitung, kein Wärmeaustausch mit der Innenluft;
Umfassendes PLC-Wasser-, Strom-, Gas-Automatiksteuerungs- und Schutzsystem. Verwirklichen Sie die Ablaufsteuerung und den Verriegelungsschutz sowie die Frühwarn- und Alarmfunktionen der Stromversorgung, des Ofenkörpers, des Kühlwassers, des Schutzgases und anderer Geräte.
Die Kühlung erfolgt durch das geschlossene Reinwasserkreislaufsystem.Der Wasserdurchfluss jeder Wasserstraße wird auf dem Touchscreen angezeigt.Das primäre Wasserzirkulationssystem wird durch Edelstahlrohre und entionisiertes Wasser gekühlt.
Ausgestattet mit einem Gasreinigungsgerät kann der Sauerstoffgehalt auf 1 PPMV reduziert werden, die Taupunkttemperatur liegt unter -80 Grad.

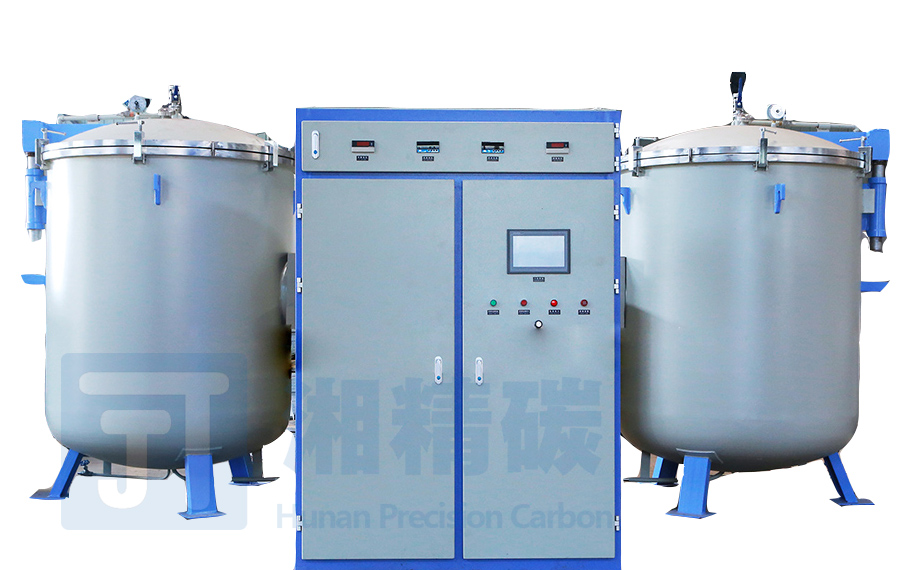

Nehmen Sie ein Schlepp- und zwei Designs an, um die Produktionsleistung zu verbessern.Es gibt zwei Arten von Öfen, horizontale und vertikale, um den unterschiedlichen Produktanforderungen gerecht zu werden
Produktspezifikation
Modell | Einheit | GJC-KGPS-60 | GJC-KGPS-120 | GJC-KGPS-160 | GJC-KGPS-200 | GJC-KGPS-250 | GJC-KGPS-300 |
Nutzbares Tiegelvolumen | mm | Φ100*150 | Φ200*300 | Φ300*500 | Φ400*800 | Φ500*1000 | Φ600*1200 |
Mittelfrequenz-Stromversorgung | Kw | 60 | 120 | 160 | 200 | 250 | 400 |
Mittelfrequente Netzfrequenz | Hz | 4000 | 2500 | 2500 | 1500 | 1500 | 1000 |
maximale Arbeitstemperatur | ℃ | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
Begrenzung des Vakuums | Pa |
|
|
|
|
| |
Geschwindigkeit des Druckanstiegs | Pz/h | 2 | 2 | 2 | 2 | 2 | 2 |
Temperaturdifferenz der Zone mit konstanter Temperatur | ℃ |
| ±10 |
|
|
|
|
Maximale Betriebstemperatur des Ofens
| 2800-3000℃ |
Produktspezifikation | 180*230mm、210*290mm、400*400mm、450*450mm Kann entsprechend den Anforderungen verschiedener Spezifikationen angepasst werden |
Temperaturgleichmäßigkeit | ≤±15℃ |
Arbeiten Atmosphäre | · Vakuumersatz des Ar- und N2-Schutzes (leichter Überdruck) ·
|
Präzision der Temperaturregelung | ±1℃ |
Temperatur messung | Optische Infrarot-Temperaturmessung, Temperaturmessbereich 1000-3200℃ |
Genauigkeit der Temperaturmessung | 0,3 % |
