Eigenschaften und Struktur der Einführung von Heißpresssinteröfen

Hunan Jingtan Automatisierungsausrüstung Co., LTD.Stellen Sie die Strukturmerkmale des Heißpresssinterofens vor:

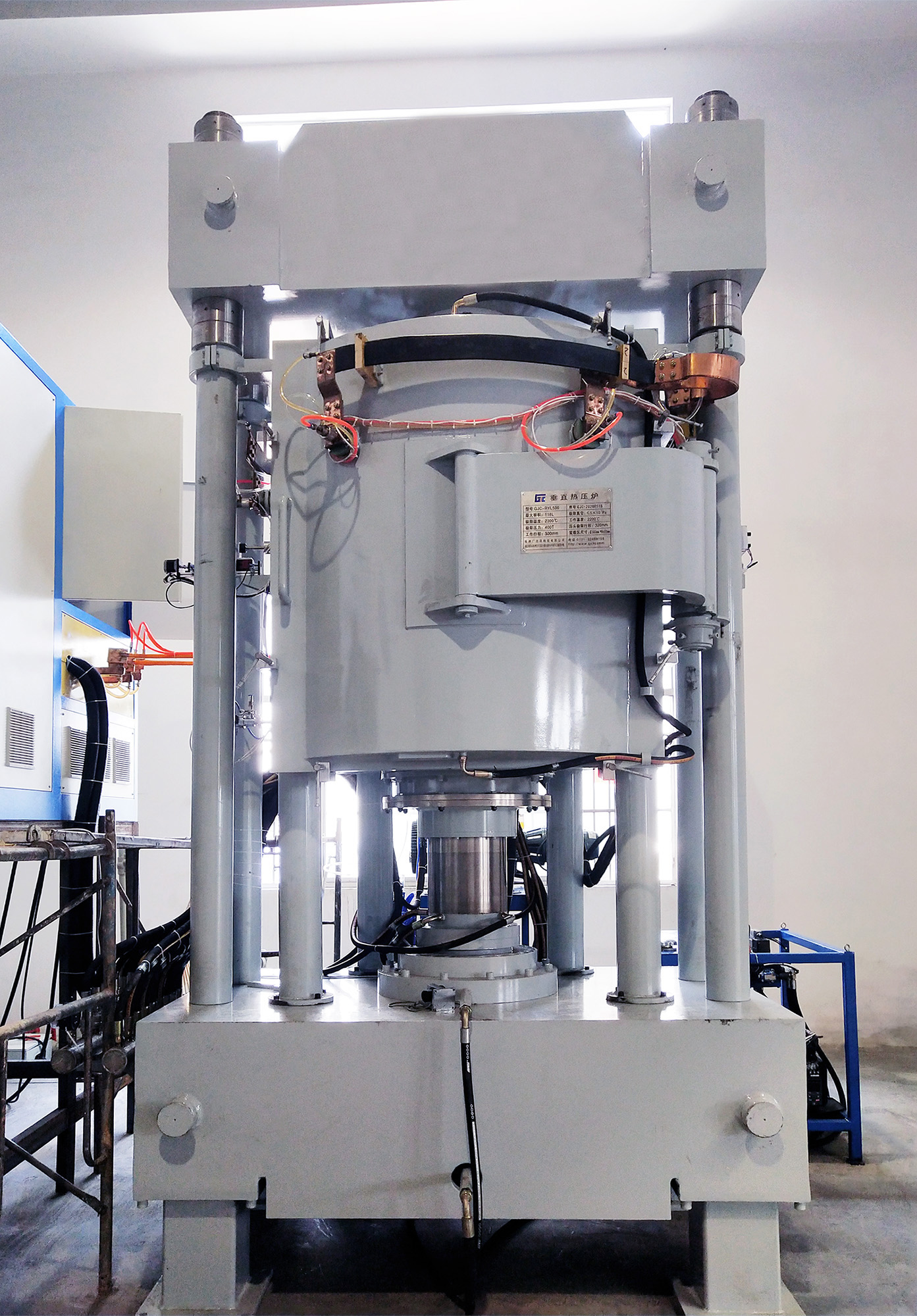

Der Heißpress-Sinterofen besteht aus Ofenkörper, Ofenabdeckung, Wärmespeicherrohr, hydraulischer Vorrichtung, Stütze und Werkzeugmaschine, Heizelement und Stromversorgung, Vakuumsystem, Wasserkühlungssystem und Temperaturmesssystem.

(1) Der Ofenkörper besteht aus Edelstahl mit Doppelschichtstruktur, unterteilt in einen inneren und einen äußeren Zylinderkörper, und der untere Kopf wird durch einen Schleuderprozess bearbeitet.Da die von der Heißpressvorrichtung erzeugte Kraft von dem Ofenkörper getragen werden sollte, muss der Ofenkörper eine hohe Festigkeit und ausreichende Steifheit aufweisen und darf sich unter äußerer Kraft und hoher Temperatur nicht verformen.Die Mittellinie des festen Sitzes der unteren dynamischen Dichtungsvorrichtung muss senkrecht zur Flanellplatte am Ofenkörper sein, um die Geradlinigkeit der Bewegung der unteren Schubstange zu gewährleisten.Der feste Sitz der dynamischen Dichtungsvorrichtung für dichten Boden hat einen guten Kühlzustand, um die Lebensdauer der Dichtungen zu verlängern.

(2) Die Ofenabdeckung des Heißpresssinterofens besteht aus dem Ofenabdeckungskörper, dem Hubölzylinder und dem oberen Druckkopf.Die Ofenabdeckung ist eine zweischichtige Struktur, um dem Druck der unteren Schubstange standzuhalten, muss eine ausreichende Festigkeit und Steifheit aufweisen.Das untere Ende des oberen Druckkopfes befindet sich beim Arbeiten in der Hochtemperaturzone und muss zwangsgekühlt werden.

(3) Die Wärmeschutztrommel besteht aus einer Wärmeisoliertrommel, einer reflektierenden Trommel, einer Isolierschicht und einem Trommelkörper.Der Heizkörper kann aus Graphitstab, Molybdänblech und Nickelkauterband bestehen, und die Wärmespeicherung kann aus Graphitfilz, Wolfram und Molybdän und Edelstahl bestehen.Der reflektierende Metallschirm aus Wolfram- und Molybdänblech widersteht hauptsächlich der vom Heizelement erzeugten Strahlungswärme, um Materialschäden durch Verschmutzung zu vermeiden.

(4) Die Heißpressvorrichtung besteht aus einer Hydraulikstation, einem Ölzylinder, einem Hubölzylinder, einer unteren Schubstange und einer Steuerung.Die Hydraulikstation hat zwei Druckausgänge, einer dient zum Antreiben der Auf- und Abwärtsbewegung der Ofenabdeckung, der andere zum Antreiben der Bewegung des Heißdruckzylinders.Die Steuerung des Heißdruckzylinders hat zwei Möglichkeiten, manuell oder automatisch.Automatischer Betrieb, entsprechend dem eingestellten Druck automatischer Druck, so dass das Produkt immer in einem konstanten Druckzustand ist.Geschwindigkeitseinstellbereich der Zylinderbewegung.Der Heißdruckzylinder muss eine hohe Standfestigkeit aufweisen und darf beim Arbeiten unter Last nicht wackeln.Die Bewegungsqualität von heißgepressten Zylindern ist eine der wichtigsten Voraussetzungen für die Herstellung hochwertiger Produkte.Die untere Schubstange ist ein Teil mit Lastbewegung im Hochtemperaturbereich.Es trägt die Wirkung von hohem Druck und hoher Temperatur und bewegt sich im Hochtemperaturbereich.Es darf bei hohen Temperaturen weder verformt noch oxidiert werden.Daher muss es gute Kühlbedingungen und eine dynamische Dichtungsleistung aufweisen.
